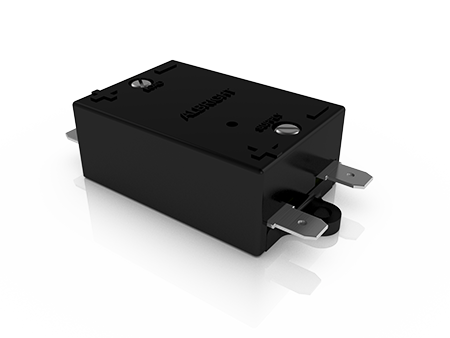

Les modules d’économiseur à bobine Albright avec la technologie de modulation de largeur d’impulsion (PWM) réduisent la dissipation continue de puissance des bobines de contacteur jusqu’à 20 % de la puissance nominale.
Les avantages sont :
• Réduction de la dissipation
de la chaleur de la bobine• Capacité à utiliser une bobine à puissance intermittente de série
• Prolongation de la tension maximale de la bobine
• Facilité à utiliser dans de nouvelles applications ou pour adapter des applications existantes
En utilisant la dernière technologie de microprocesseurs à faible consommation, la gamme CC74 peut être utilisée pour réduire drastiquement la consommation d’énergie des bobines et la production de chaleur dans les applications existantes. Ils peuvent également être utilisés en conjonction avec des contacteurs très puissants à capacité intermittente pour permettre un fonctionnement continu tout en maintenant un fonctionnement de commutation très puissant.
Le module CC74 fournit initialement une impulsion courte de haute puissance au contacteur pour l’aspirer, après quoi la tension est automatiquement réduite à un niveau de maintien inférieur.
Le module CC74 est disponible en deux types universels couvrant des tensions de 12V à 60V et de 60V à 125V, où la tension de sortie finale est un rapport fixe de la tension d’entrée. Des versions sont également disponibles avec une tension de sortie fixe et régulée. Ces dispositifs régulés fournissent la tension optimale de la bobine sans nécessiter de pré-régulation et peuvent offrir aux clients la possibilité d’utiliser un seul type de contacteur avec différents systèmes de tension d’alimentation.
Informations techniques
La technologie de modulation de largeur d’impulsion (PWM) est une technique courante d’économie de bobine dans les applications modernes des contacteurs. Après une impulsion de fermeture initiale, le module régule la bobine jusqu’à la dissipation de puissance spécifiée (environ 20 %).
Tous les contacteurs Albright avec des tensions nominales jusqu’à 96V sont couverts par les types de modules :
• CC74L est conçu pour des applications allant
de 12V à 60V tension d’alimentation• CC74H est conçu pour des applications allant de 60V à 125V tension d’alimentation
De plus, des modules avec les modes de fonctionnement suivants sont disponibles :
Module universel : Ce type de module fournit une tension de sortie de 40 % de la tension d’alimentation.
Module régulé : Ce type de module fournit une tension de sortie régulée constante équivalente à 40 % de la tension nominale de la bobine, sans être affectée par les variations de tension d’alimentation.
| Tableau | Type | Tension maximale absolue* | Tension nominale de la bobine | Tension de sortie coupée |
|---|---|---|---|---|
| CC74L-1 | Universel 12V à 60V | 72V | 12V à 60V | 40 % de Vsupply |
| CC74L-12 | 12V régulé | 72V | 12V | 4,8V |
| CC74L-24 | Régulé 24V | 72V | 24V | 9,6V |
| CC74L-36 | 36V régulé | 72V | 36V | 14,4V |
| CC74L-48 | 48V régulé | 72V | 48V | 19,2V |
| CC74H-2 | Universel 60V à 125V | 140V | 60V à 125V | 40 % de Vsupply |
| CC74H-60 | 60V régulé | 140V | 60V | 24V |
| CC74H-72 | 72V régulé | 140V | 72V | 28,8V |
| CC74H-84 | 84V régulé | 140V | 84V | 33,6V |
| CC74H-96 | Régulé 96V | 140V | 96V | 38.4 |
*Dépasser cette tension peut endommager le module

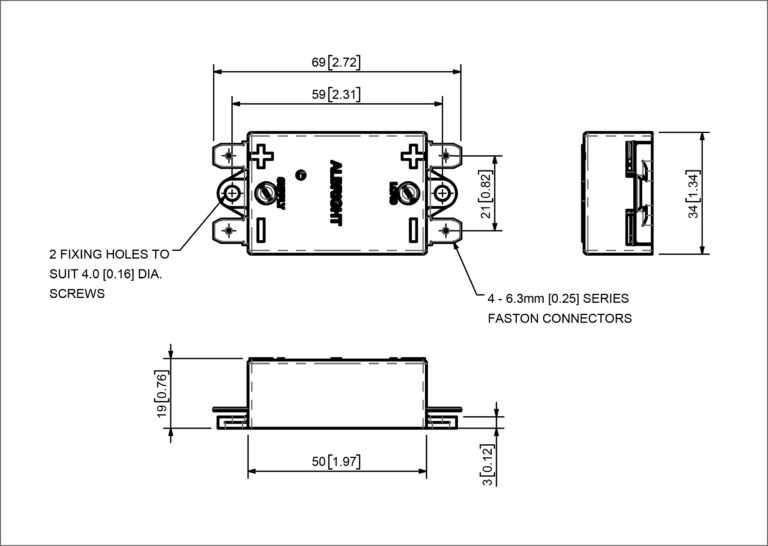

Dessin technique

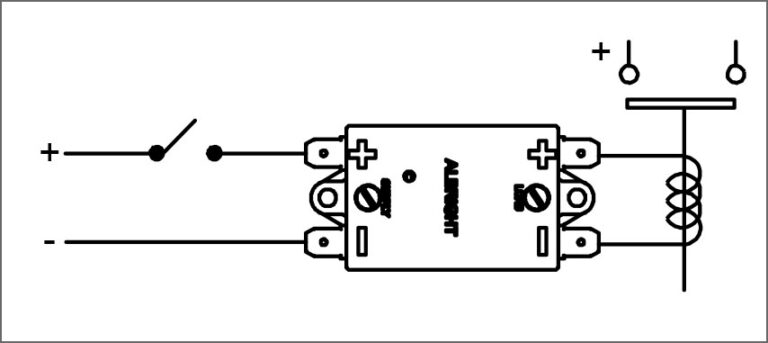

Diagramme de connexion
