Toutes les principales gammes de contacteurs Albright sont disponibles en simple pôle magnétique à verrouillage. Une impulsion courte pour régler (fermer) le contacteur et une autre impulsion de polarité d’alimentation opposée pour le dérégler (l’ouvrir) à nouveau. Le résultat est un dispositif bistable qui peut rester en état ouvert ou fermé indéfiniment, sans qu’aucune alimentation soit appliquée ou consommée par la bobine. Comme il n’y a pas de chauffage par bobine, ces contacteurs peuvent être conçus avec des bobines et ressorts plus puissants que les contacteurs conventionnels.
Les valeurs de contact et toutes les dimensions externes sont identiques à leurs équivalents avec les bobines conventionnelles.
Opération du contacteur
Le fonctionnement d’un contacteur magnétique à verrouillage monopolaire nécessite une impulsion de courte durée, généralement 0,25 seconde à la tension d’alimentation de la bobine, pour régler (fermer) le contacteur. Une fois réglé (fermé), le contacteur reste réglé, même en cas de coupure de courant. Les impulsions ultérieures de la même polarité n’affecteront pas son statut.
Pour déverrouiller (ouvrir) le contacteur, une impulsion de 0,25 seconde d’une durée est appliquée à la tension d’alimentation de la bobine. Une fois déplacé (ouvert), le contacteur restera non réglé (ouvert), même en cas de coupure de courant. Les impulsions et tensions ultérieures à la même polarité n’affecteront pas son état. Pour la régler (se refermer) à nouveau, la polarité de l’impulsion doit à nouveau être inversée.
Albright propose la gamme ML pour les clients nécessitant une unité d’entraînement à polarité alternée de bobine.
ML53L-60 & ML53H-96
Utilisant la technologie CMOS la plus récente et la conception montée en surface, le ML53L-60 offre un fonctionnement à basse tension amélioré et une consommation d’énergie réduite, ainsi que la capacité d’alimenter toutes les bobines contacteurs dans une plage comprise entre 12 et 60 volts.
Les contacteurs avec des tensions de bobine entre 48V et 96V peuvent être contrôlés avec le nouveau ML53H-96. Ces modules simples sont une option permettant de faire fonctionner la gamme de contacteurs magnétiques bidirectionnels unipolaires d’Albright à partir d’une alimentation DC standard.

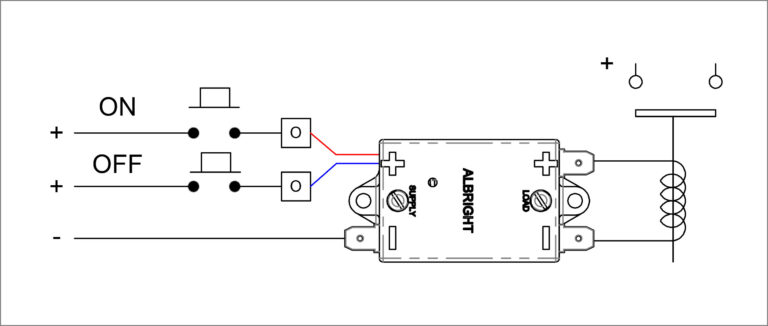

Méthode de fonctionnement
Le ML53 est un dispositif à cinq bornes non séquentiel. Il est similaire au ML52, sauf qu’en plus de la masse, il possède deux entrées séparées pour le réglage (fermeture) et le dépositionnement
(ouvert) des contacteurs. Si l’entrée de verrouillage (close) est alimentée, elle générera une impulsion positive à une tension d’alimentation de 0,25 seconde, suffisamment longue pour régler n’importe
quelle plage de contacteurs magnétiques de lapêtre. Chaque fois que cette entrée est activée, elle génère une impulsion positive. Si l’entrée non installée (ouverte) est alimentée, elle générera une
impulsion négative à une tension d’alimentation de 0,25 seconde, assez longue pour désactiver la portée de notre contacteur à loquet magnétique. Chaque fois que cette entrée est activée, elle génère
une impulsion négative. Alimenter alternativement chaque entrée peut fixer (fermer) et déposer (ouvrir) le contacteur
Le ML53 est disponible en deux plages de tension ; 12 à 60 V, adapté à la majorité des applications, et de 48 à 96 V pour les applications nécessaires à l’activation de bobines à haute tension :
| Type | Plage de tension | Tension maximale | Tension nominale minimale | Courant de transmission maximal |
|---|---|---|---|---|
| ML53L-60 | 12-60V | 60V | 12V | 4A pour 0,25S |
| ML53H-96 | 48-96V | 96V | 48 | 2A pour 0,25S |

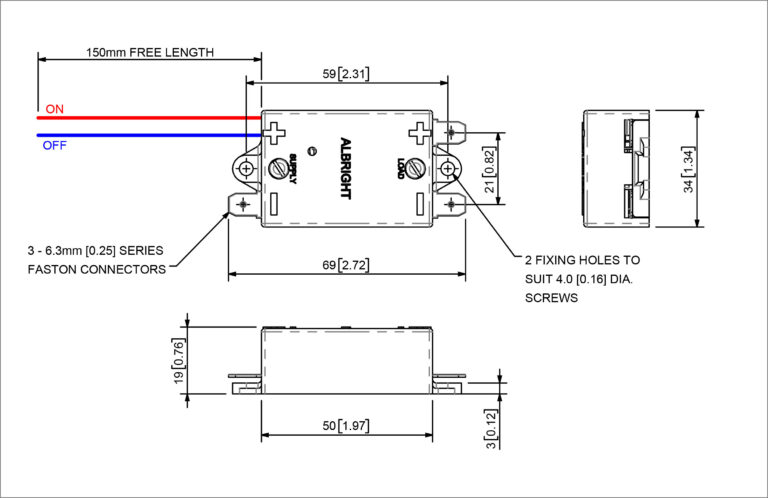

Dessin dimensionnel pour ML53
Brève spécification pour la série ML53
| Description | Paramètre |
|---|---|
| Temps de la séquence initiale de mise en puissance | 10mS ±20 % |
| Longueur d’impulsion | 0,25S ±20 % |
| Consommation d’énergie en apprentissage automatique | <10mA + |
| Tension maximale absolue | 100V |
| Vitesse maximale recommandée de commutation | 1 opération toutes les 10 secondes (0,1Hz) |
| Paramètres de température de fonctionnement | -40 à +85ºC |
*Dépasser cette tension peut endommager le module
Limites
Un ML est conçu pour ne faire fonctionner qu’une seule bobine de contacteur.
Note importante :
Les contacteurs à verrouillage magnétique ne sont pas en sécurité de défaillance. En cas de panne de courant, ou si l’alimentation de la bobine du contacteur est cassée, les contacts du contacteur ne s’ouvrent ni ne se ferment,
c’est-à-dire qu’ils ne changent pas d’état. Ces dispositifs ne doivent donc pas être utilisés dans des applications où la défaillance des contacts pourrait entraîner
une situation dangereuse pour les personnes ou les équipements.
