Altitude
Albright considère que les altitudes inférieures à 1000 m entrent dans l’enveloppe normale de fonctionnement des produits. Cependant, nous recommandons un facteur de dénotation pour les altitudes plus élevées. Veuillez contacter le Service technique pour plus d’informations.
Argent réduit
Les contacteurs en argent réduit « RW » et « RU » conviennent aux applications où une commutation peu fréquente est spécifiée. Ces contacteurs offrent une alternative moins coûteuse à nos contacteurs SW & SU standards. Dans de telles applications, la dégradation de la pointe est minimale et donc un volume plus élevé d’argent est inutile.
La différence entre les types standard et argent réduit peut simplement être expliquée en consultant le lien : http://www.albrightinternational.com/blog/en/2016/08/12/reduced-silver-range/
Armature

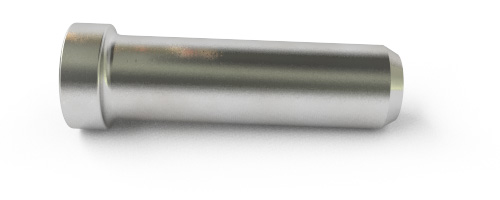

Noyau mobile en acier du solénoïde, utilisé pour entraîner l’ensemble de contact mobile.

Assemblage de contact en mouvement
Les contacts principaux mobiles – le mouvement permet de créer et de défaire les contacts principaux.
Auxiliaire miroir
Surveillance positive de l’état des contacts en mouvement. Un auxiliaire qui reflète la position opposée des contacts principaux. Pour plus d’informations, voir aussi les contacts auxiliaires (‘A’/’C’) et notre bulletin technique des auxiliaires miroirs.
Bobine
Logé dans le cadre de l’aimant, le solénoïde (la bobine) est alimenté pour générer la force électromagnétique nécessaire au déplacement de l’induit et ainsi à l’activation des contacts principaux.
Notre fil d’enroulement de la bobine est de classe H, homologué pour une isolation à 180 degrés Celsius.

Bobines imprégnées sous vide
Prévention contre les chocs, les vibrations et l’humidité élevée.
Boucliers anti-poussière
Voir Logement Contact Fermé.
Bougie (Bobine)
Voir Terminaison de bobine.
Câbles volants (bobine)
Voir Terminaison de bobine
Cadre magnétique
Boîtier en acier abritant la bobine (solénoïde), l’induit et d’autres composants de l’ensemble de la bobine.
Capuchon d’armature
Il s’agit d’un bouchon pour couvrir l’extrémité exposée de la bobine du contacteur, offrant une protection contre la contamination. Les SW180 et SW200 sont livrés avec des bouchons d’extrémité de série, les séries SW80 peuvent être installées en option. Un capuchon d’induit n’est pas nécessaire pour les types « P » et n’est pas applicable aux contacteurs de barres de suspension.
Catégorie AC (Classement)
Catégories d’utilisation pour les circuits principaux homologués en courant alternatif selon BS EN IEC 60947-1:2021 Dispositifs de commande et équipements de commande basse tension – Partie 1 : Règles générales. Les contacteurs Albright sont principalement conçus pour la tension continue à travers le circuit principal, voir catégorie DC (Classification).
Catégorie DC (Classement)
Catégories d’utilisation pour les circuits principaux certifiés DC selon BS EN IEC 60947-1:2021 Dispositifs de commande et équipements de commande basse tension – Partie 1 : Règles générales. Les catégories d’utilisation applicables pour les contacteurs Albright sont :
| DC-1 |
Charges non inductives ou légèrement inductives |
| DC-3 |
Moteurs de dérivation : démarrage, bouchage, enchaînement, freinage dynamique des moteurs D.C. |
| DC-12 |
Contrôle des charges résistives et des charges à semi-conducteurs avec isolation par optocoupleurs |
CE
Les produits mis sur le marché dans l’EEE (Espace économique européen) peuvent être soumis au marquage CE afin de démontrer que les produits respectent et sont conformes à la législation européenne, mais permet également la libre circulation des produits sur le marché européen. De plus, une Déclaration de conformité de la CE est émise pour démontrer la conformité d’un produit à une directive applicable, voir la Déclaration de conformité CE.
Changement de relève / Double lancer (DT)
Contacteur avec 2 jeux de contacts principaux ; un ensemble de contacts normalement ouverts (NO) et un jeu de contacts normalement fermés (NC). Les contacts NO sont conçus pour produire, transporter et interrompre des courants. Les contacts NC ne sont pas conçus pour couper les courants mais sont capables de transporter le courant thermique nominal. Veuillez consulter la fiche technique spécifique du contacteur pour connaître les spécifications thermiques des deux ensembles de contacts.
Chasse
Chasse ou sonnette est un terme utilisé pour décrire l’action d’un contacteur qui s’ouvre et se ferme rapidement et de manière involontaire. Cela est souvent dû à une faible tension d’alimentation, souvent causée par des conditions de batterie faibles ou mauvaises ou une forte chute de tension dans le circuit. Cette ouverture et fermeture répétées sous de fortes charges entraîne une usure accélérée des contacts et parfois la soudure des contacts.
Circuit économique (« E »)
Placé en série avec la bobine via des contacts auxiliaires, le circuit économique permet une très forte énergisation initiale puis fournit la consommation d’énergie de la bobine. Cela permet d’utiliser un ressort/bobine de retour puissant, offrant ainsi les meilleures caractéristiques de commutation.
Classification des bobines
Voir Devoir.
Connecteur JPT – Connecteur d’alimentation/minuterie junior
Il s’agit d’un type de connecteur à prise et fiche à 2 broches, largement utilisé dans le secteur automobile. Il est couramment appelé un connecteur JPT et Albright fournit une prise à bobine intégrée directement compatible avec sa prise équivalente – numéro de pièce TE Connectivity 282189 – veuillez trouver plus d’informations ici

Connecteur mâle Spade Faston (Bobine)
Voir Terminaison de bobine.
Connexion de bobine
Voir Terminaison de bobine.
Contact principal
Fabriqué à partir de contacts fixes (fixes) et mobiles – conçu pour supporter le circuit d’alimentation. La terminaison peut être montante, femelle ou barre omnibus selon le type de contacteur et donc dictée par les exigences et le type d’application.
Contact Vie électrique
Contact La durée de vie électrique varie selon l’application du contacteur, avec des facteurs tels que la fonction, la charge et l’environnement. Veuillez consulter le service technique pour obtenir des conseils.

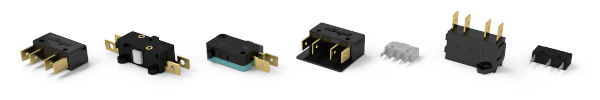

Contacts auxiliaires (‘A’/’C’)
Les contacts auxiliaires simples à double tir, utilisés pour les circuits à faible puissance, peuvent être utilisés sur la majorité de nos contacteurs. Consultez le catalogue des produits pour les classifications.
Variante « A » = SPDT (2 x NC et 2 x NO)
Variante « C » = SPDT V3 ou V4 (1 x NC, 1 x NO et 1 x Commun)

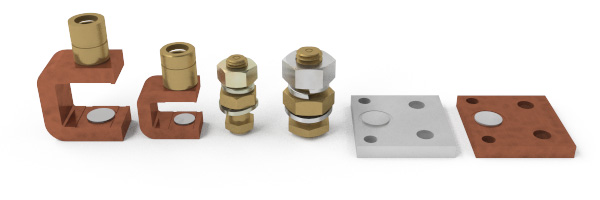

Contacts fixes
Les contacts principaux non mobiles. Fournis en barre conductrice, montante ou terminaison filetée femelle – selon le type de modèle choisi.

Courant (A ou I)
Unité = Ampère ou Ampère. Un Ampère est la quantité d’électrons passant par un point donné du conducteur en une seconde.
Crochets

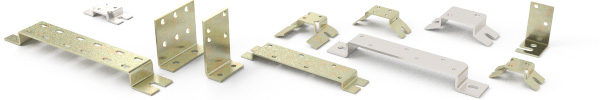

Une variété de supports de montage est disponible, comme on le voit dans les feuilles de catalogue et la page produit du site web. Généralement, ils sont divisés en un style « haut-de-forme » pour le montage parallèle à la surface de montage ou un support de montage en forme de « L » pour le montage à 90 degrés par rapport à la surface.

Cycle de service
La période d’activation sur l’ensemble du cycle, fournie en pourcentage.

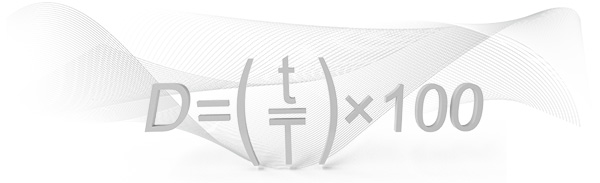

cycle de travail = D
t = temps d’allumage (bobine sous tension)
T = Temps total de cycle (temps d’activation + temps d’arrêt)
où
D est le soi-disant cycle de travail ;
t est la durée pendant laquelle la fonction est non nulle ;
Τ est la période de la fonction.
Degré de protection
L’étendue de la protection offerte par un boîtier autour des parties dangereuses d’un produit, telles que les contacts dans un contacteur, contre l’entrée d’objets étrangers solides et/ou contre l’entrée d’eau. Le degré de protection est vérifié par des méthodes de test standardisées et les produits vérifiés reçoivent un code IP correspondant à leur degré de protection. Veuillez consulter Protection contre l’entrée (IP).
Devoir
Une explication de la terminologie utilisée pour décrire les cotes de résistance est détaillée ci-dessous :
Très intermittent (HO) – Cycle de service jusqu’à 25 %, energisation continue jusqu’à 3 minutes. Puissance maximale en bobine permettant d’utiliser le ressort de retour le plus puissant, offrant des caractéristiques de commutation optimales.
Intermittent (INT) – Cycle de travail jusqu’à 70 %, jusqu’à 15 minutes d’énergisation continue. Puissance élevée en bobine permettant l’utilisation d’un ressort de retour puissant, offrant de bonnes caractéristiques de commutation.
Prolongé (PO) – Cycle de travail jusqu’à 90 %, jusqu’à 54 minutes d’énergisation continue. Plus puissant que le continu, plus faible que l’équivalent intermittent. Le ressort de retour est plus fort que le continu mais plus faible que l’intermittent.
Continu (CO) – cycle de service à 100 %. Fonctionnement continu. Bobine de puissance la plus faible qui dicte l’utilisation d’un ressort de retour plus faible, comparé à l’équivalent intermittent. Cela ne donne pas les meilleures caractéristiques de commutation pour les applications qui commutent fréquemment sous charge.
Diode bidirectionnelle
La suppression non sensible à la polarité est principalement utilisée avec les contacteurs à verrouillage magnétique, mais peut également être proposée pour les contacteurs non verrouillés magnétiquement. Voir aussi la suppression (Suppression).
Double pôle (DP)
Configuration des contacts – deux ensembles de contacts unipolaires
Double poteau
Configuration des contacts – deux ensembles de contacts unipolaires.
Durabilité mécanique
Le nombre d’opérations que le Contactor peut effectuer en conditions de charge zéro. Voir les fiches techniques individuelles des Contactors pour les opérations recommandées.
EE Types
Conformément aux exigences de la norme UL583 pour les bogies de type EE, ces contacteurs sont équipés de carénages en acier qui créent des enveloppes autour de la zone de contact du boîtier. Notez qu’ils sont conçus pour les environnements EE et non pour les lieux dangereux EX.
EMC
La compatibilité électromagnétique (CEM) est la capacité des équipements et systèmes électriques à fonctionner de manière acceptable dans leur environnement électromagnétique, en limitant la génération, la propagation et la réception involontaires d’énergie électromagnétique pouvant entraîner des effets indésirables tels que des interférences électromagnétiques (EMI) ou même des dommages physiques dans les équipements opérationnels.
EMF
La force électromagnétique (FEM) est la tension transitoire de la bobine lorsqu’elle est éteinte.
End Cap
Voir Capsule d’armature.
Enroulements
Nous proposons des enroulements à bobine adaptés aux applications 6-240 V. Toutes les bobines sont en courant continu, donc si elles sont utilisées sur des alimentations en courant alternatif, un redresseur est nécessaire.
Ensemble de la couverture supérieure

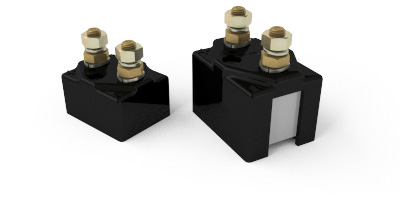

Boîtier de moulage en plastique phénolique, contacts fixes et, dans certaines variantes, composants supplémentaires.
Environnement
Albright exploite un système de gestion environnementale ISO 14001:2015 – Numéro de certificat : 54527
Explosions magnétiques
Utilisé pour aider à casser les arcs associés à une haute tension. Recommandé pour les applications de 48v (inductive) / 60v (résistive) et plus. Installée dans le couvercle supérieur, il n’y a pas d’augmentation des dimensions globales.
REMARQUE : En général, les contacts deviennent sensibles à la polarité lorsque des explosions magnétiques sont installées.
Explosions magnétiques – Haute puissance
Des aimants à haute puissance avec un plus grand Gauss permettent des charges de puissance accrues, notamment des tensions élevées. Proposé en option. Installé dans le couvercle supérieur, il n’y a pas d’augmentation des dimensions globales.
REMARQUE : En général, les contacts deviennent sensibles à la polarité lorsque des explosions magnétiques sont installées.
Fermeture de la charge
Si les contacts produisent une charge et non un interrupteur, alors le contacteur peut être considéré comme se rapprochant de la charge.
Finition des bobines

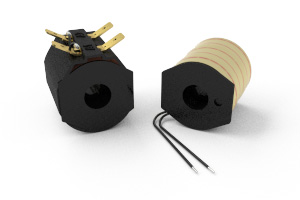

La finition standard est une bobine enveloppée avec des bornes en pelle de 6,35 mm, sauf indication contraire. L’option des bobines imprégnées sous vide est disponible pour protéger contre les chocs, les vibrations et/ou l’humidité élevée.

Fonctionnement
Voir la mission sur les résistances.
Fonctionnement manuel de la dérogation
Certains contacteurs peuvent être équipés d’un bouton de dérogation manuel qui permet à l’utilisateur de commuter manuellement les contacts principaux.
Formulaire de candidature
Le formulaire de candidature est conçu pour fournir les informations nécessaires à l’évaluation d’une candidature.
Fréquence de commutation
Combien de fois la bobine est-elle alimentée (contacts qui s’ouvrent et se ferment) par exemple 2 opérations par jour ou 5 opérations par heure ?
Garde Terminale
Un couvercle optionnel pour le HV500, conçu pour réduire la connexion accidentelle des contacts principaux.
Gros Embouts
Bien qu’elles n’ajoutent pas aux caractéristiques thermiques du contacteur, les grandes pointes offrent beaucoup plus de matériau de contact que la pointe standard et bénéficient donc d’une durée de vie de contact plus longue. Les charges inductives, les commutations fréquentes et autres éléments dicteront l’utilisation de grands contacts, en raison de la nature de l’usure des contacts.
Hermétiquement scellé
Un joint complet hermétique, sur tous les éléments de la conception HV du contacteur, y compris le circuit imprimé.
Humidité
Voir la température.
Laboratoires des souscripteurs
Également connue sous le nom de UL Solutions. Tierce partie reconnue mondialement pour les tests, l’inspection et la certification des produits, surtout connue pour les marques de certification UL acceptées à l’échelle mondiale.
Lavable (« W »)
Les PC60A-W, PC61A-W et PC63A-W sont des contacteurs de la série PC conçus pour passer par les procédés de lavage par flux utilisés dans la production moderne de PCB. Les contacts auxiliaires sont fournis séparément et le trou d’actionneur auxiliaire du contacteur est temporairement scellé avec un bouchon en caoutchouc. Après lavage, la fiche peut être retirée et le contact auxiliaire est facilement et rapidement installé. La gamme PC équipée de contacts auxiliaires ne peut pas être fournie en version protégée (P).
Logement de contact fermé
L’ouverture, généralement située dans le boîtier supérieur du couvercle, est scellée pour former une barrière afin d’aider à prévenir la contamination aéroportée dans la zone de contact. Selon le type de contacteur, cela peut prendre la forme d’une partie du moulure du couvercle supérieur ou comme insert d’usine.

Marche arrière moteur
Configuration pour la marche arrière moteur, liens fournis – inverse l’induit par rapport aux champs moteurs.
Matériaux ignifuges
Un matériau reconnu UL signifie une bonne résistance à l’inflammabilité. Les plastiques utilisés sont généralement des UL94-V0 et servent à aider à éteindre les matériaux s’enflamment.
Normalement fermé (NC)
Les contacts sont fermés lorsque la bobine est désactivée.
Normalement ouvert (NON)
Les contacts sont ouverts lorsque la bobine est débranchée.
Numérotation des pièces
Proposant plus de 100 types de contacteurs à courant continu et d’interrupteurs de déconnexion d’urgence, nous avons développé au fil des années un système de numérotation des pièces pour identifier nos contacteurs de manière unique selon la spécification technique. Cela inclut le regroupement de nos produits en séries, puis la subdivision en types, et enfin l’attribution d’un numéro d’identité unique avec la spécification du contacteur indiquée par des suffixes de lettres. Voir la numérotation des pièces pour une explication détaillée.
Orientation de montage
Normalement ouvert et basculant – Monté verticalement ou horizontalement.
Lorsqu’il est vertical, les contacts principaux sont montés au-dessus de l’ensemble de la bobine.
Normalement fermé – Montés verticalement ou horizontalement.
Lorsqu’ils sont à la verticale, les contacts principaux sont montés sous l’ensemble de la bobine.
Ouverture en charge
Si les contacts coupent la charge, font la commutation sous chaud, alors le contacteur peut être considéré comme s’ouvrant sous charge.
Panneau redresseur
Comme nos bobines sont enroulées pour le courant continu, un redresseur peut être installé pour les applications en courant alternatif. Les bornes de connexion sont des connecteurs Faston mâles à pelle.
Pièces détachées
Des pièces détachées sont disponibles selon le type de contacteur. Veuillez contacter le service technique pour plus d’informations ou consulter Pièces détachées
Placage argenté
Notre gamme de contacteurs Busbar est plaquée de série. Le placage argenté offre une interface conductrice électrique optimale entre le contacteur et l’application, et permet une distribution plus efficace de la chaleur. Le placage peut être exclu à la discrétion du client, mais l’effet de la hausse de température dans l’application doit être pris en compte.
Placage or
Option disponible uniquement pour les contacts auxiliaires « A » et « C ». Lorsque le courant/la tension entre les contacts auxiliaires est inférieur à 100 mA/24V, l’utilisation de contacts plaqués or améliorera la fiabilité.
Pointes texturées

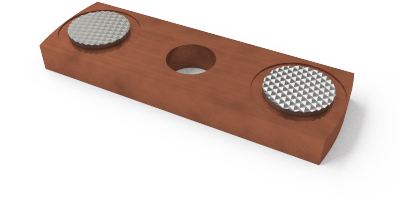

Utilisé en applications sans commutation. Non essentiel dans les applications où les contacts principaux ne sont pas surveillés via un signal de détection fournissant un faible courant <de 5A.

Polarité
La polarité doit être observée sur les bornes principales, en particulier lorsque la fonction de blowout magnétique « B » est installée, car des dommages peuvent être subis si la polarité des bornes n’est pas observée. La polarité doit également être observée sur les bornes de la bobine lors de la suppression de diodes, à l’exception des diodes bidirectionnelles.
Polarité inversée
Des contacteurs spécialement configurés pour une utilisation dans les équipements de soudage capables de résister à l’inversion de la charge.
Pôle unique
Configuration des contacts – Un ensemble de contacts
Porte-fusible
Optionnel à la gamme SD, le porte-fusible est destiné à l’installation d’un fusible en ligne directement sur le contact fixe, adapté aux centres de montage de 51 mm et 62 mm. Celui-ci peut également être monté sur les SW80, SW82, RW80, RW82, SU80 et RU80.
Protection contre l’entrée (IP)
Certaines de nos Séries de Contactors sont disponibles avec un degré de protection plus élevé (« P »), comme les homologations IP66 ou IP67.
Protection de l’environnement
Voir Protection contre l’entrée (IP)
Protégé
Voir degré de protection et protection contre l’entrée.
Puissance

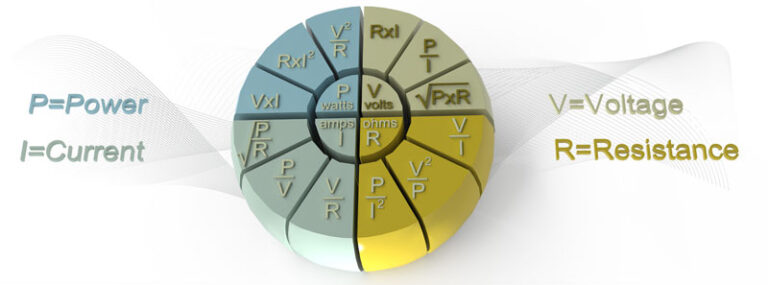

[P ou W] Unité = Watt. W = (VxV)/R

La dissipation de puissance des bobines se trouve sur les feuilles de catalogue appropriées, quelques chiffres typiques sont les suivants :
| Séries | Continue | Prolongée | Intermittente | Très intermittente |
| SW60 | 5-7W | 7-10W | 10-14W | >14W |
| SW80 | 7-13W | 13-15W | 15-20W | >20W |
| SW180 | 10-15W | 16-29W | 30-40W | >40W |
| SW200 | 13-21W | 21-30W | 30-60W | >60W |
| SW1000 | 25-31W | 31-40W | 40-75W | >75W |
Qualité
Nos clients attendent des standards élevés de produits et Albright a fixé la norme en matière de qualité élevée des contacteurs, un exemple que d’autres cherchent à imiter. Nous utilisons des procédures ISO9001 2015 et adoptons activement une éthique d’amélioration continue.
REACH
L’enregistrement, l’évaluation, l’autorisation et la restriction des produits chimiques (REACH) est un règlement de l’Union européenne (Règlement (CE) n° 1907/2006) qui traite de la production et de l’utilisation de substances chimiques, ainsi que de leurs impacts potentiels tant sur la santé humaine que sur l’environnement au sein de l’EEE. Albright travaille avec nos fournisseurs pour s’assurer que les produits fournis sont évalués et évalués afin de garantir que les substances inscrites sur la dernière liste des candidats dans une concentration supérieure à 0,1 %, ou sur la liste d’autorisation, soient identifiées. Veuillez consulter notre Déclaration REACH pour notre déclaration complète concernant REACH.
Reconnaissance UL
Albright a commencé à reconnaître nos contacteurs et à changer contre UL dès 1986 et nous avons maintenant 3 fichiers couvrant plusieurs de nos produits les plus populaires. La majorité des matériaux de nos produits reconnus UL sont classés UL94-V0.
Nos produits sont reconnus sous les fichiers suivants :
AU2378 – Accessoires pour camions industriels, Composants alimentés par batterie (YCFT2)
E165921 – Centres de distribution d’énergie pour équipements de communication – Composant (QPQY2/8)
E181430 – Commutateurs, Contrôle industriel – Composant (NRNT2/8)
Résistance
La résistance de la bobine (Ohms) variera en fonction de la température ambiante et de la température de la bobine. Les données fournies sont à 20 degrés Celsius.
Résistances d’économie
Placées en série avec la bobine via des contacts auxiliaires, les résistances permettent une très forte énergisation initiale. Cela permet d’utiliser une solide combinaison ressort de retour / bobine, offrant ainsi les meilleures caractéristiques de commutation.
Retour au printemps
Contrôle le fonctionnement des contacts principaux lorsque la tension requise est appliquée à la bobine.
RoHS
La restriction des substances dangereuses (RoHS) est une directive de l’Union européenne (Directive (UE) 2015/863) dont le but est de réduire l’impact environnemental des produits électriques. Albright travaille avec nos fournisseurs pour s’assurer que les produits fournis sont évalués et évalués afin que nos contacteurs et commutateurs maintiennent leur conformité à la RoHS. Veuillez consulter notre déclaration RoHS pour notre déclaration complète concernant RoHS.
Sonnette
Voir la chasse.
Soudure
Une condition sur les contacts principaux où le contact mobile est soudé aux contacts fixes et que le ressort de retour installé ne peut pas rompre la jonction. Cela peut résulter d’une commutation sous un courant de défaillance ou d’appel ou potentiellement d’un changement de charge au-delà des capacités des contacteurs pour réussir la commutation.
Suffixe
Indicateurs dans le numéro de pièce indiquant les options de spécification. Pour des explications sur les suffixes du numéro de pièce, voir Numérotation des pièces.
Super Aimants
Voir Explosions magnétiques – Haute puissance.

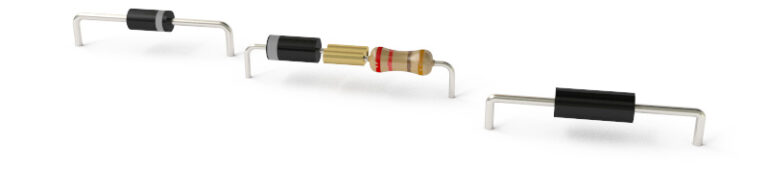

Suppression
Diode ou diode et résistances série sont utilisées pour prédéterminer la tension transitoire à un niveau acceptable ; cependant, ajouter une diode augmente le temps de rupture, ajouter une résistance réduit le temps de coupure mais augmente la tension transitoire.

Suppression de bobine
Voir Suppression.
Technique
Albright fabrique ses propres conceptions originales et fait évoluer ses produits en continu afin de réduire les coûts et de nouvelles opportunités sur le marché. Une assistance technique est disponible, soit directement, soit via le distributeur local désigné. Les tests électriques sont réalisés en interne et utilisés pour valider les conceptions nouvelles et existantes.
Température
La température ambiante typique dans laquelle les contacteurs peuvent fonctionner va de -40 degrés C à +60 degrés C dans une humidité non condensante de 90 %. L’augmentation attendue de la température de la bobine sera d’environ jusqu’à +70 degrés C. Cette affirmation s’applique à tous les contacteurs Albright à verrouillage magnétique, les contacteurs à verrouillage magnétique ont une augmentation de température minimale due à une énergisation très courte.
Pour le stockage : Albright indique généralement que les contacteurs peuvent être stockés jusqu’à +80 degrés C dans un environnement sec/propre.
Tension (force électromotrice)
(V ou E) Unité = Quantité de volt
fournie à travers la bobine ou les contacts principaux, ce n’est pas nécessairement la tension du système due à la chute de tension dans le circuit.
Tension d’entrée
La tension (V) requise pour fermer les contacts (sur un contacteur normalement ouvert) à 20 degrés Celsius.
Tension de coupure
La tension (V) requise pour ouvrir les contacts (sur un contacteur normalement ouvert) à 20 degrés Celsius.
Terminaison
Voir Terminaison de bobine.
Terminaison de bobine
Une variété de terminaisons de bobine est disponible pour la majorité de nos contacteurs, notamment un terminal à pelle mâle Faston de 6,3 mm, une terminaison de goujons M5 et des pattes volantes, qui comptent parmi les options les plus courantes. Les bornes de bobine ne sont pas sensibles à la polarité sauf si une suppression est installée, et que la bobine est marquée en conséquence. Les options disponibles sont :
Connecteur
Faston mâle à pelle La terminaison standard à bobine pour Albright offre une terminaison à bobine à ajustement poussé de 6,3 mm ou 4,7 mm.
Câbles volants « F »

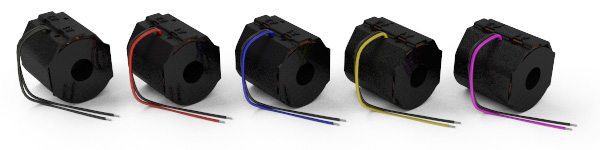

Des fils avec différentes terminaisons (fiche, fil ou borne annulaire) peuvent être utilisés pour faciliter l’installation. La longueur et la couleur des câbles peuvent être déterminées par le client.

Les Flying Leads peuvent être terminés avec une variété de finitions, notamment :
Prise
Fil
Terminal circulaire
Fiche
Borne à fixation mécanique, ce type de fiche et connecteur à prise à 2 broches est largement utilisé dans le secteur automobile. Il est couramment appelé connecteur JPT et Albright fournit une prise à bobine intégrée directement compatible avec son homologue à prise – TE Connectivity, numéro de pièce 282189.

Fixation
de la carte de bornes/goujons M4/M5 La carte de terminus M5 permet la connexion de bornes annulaires appropriées à la bobine, et remplace les bornes Push Fit standard.
Note : la série SW60 et tous les contacteurs de type ‘P’ n’ont que l’option des bornes à goujons M4, qui sont montées sur les bornes Push-Fit Faston.
Alternatives
sur mesure Si nos options standard ne conviennent pas à vos besoins, nous avons des alternatives disponibles, veuillez contacter notre service technique pour plus de détails.
Types de charges
Les contacteurs peuvent être utilisés avec une variété de charges : résistive, inductive et/ou capacitive.
UKCA
À la suite du Brexit, les produits mis sur le marché en Grande-Bretagne peuvent être soumis à la mention de l’évaluation de la conformité britannique (UKCA) afin de démontrer que les produits respectent les exigences de la législation applicable en Grande-Bretagne. Le marquage UKCA correspond au marquage CE utilisé dans l’EEE. Albright travaille à respecter ce délai, veuillez contacter notre département de conformité si vous avez d’autres questions.
Verrouillable (‘L’)
Des versions verrouillables des types ED et SD sont disponibles. Pour ces versions, une clé est nécessaire pour déplacer la poignée de la position « Off » à la position « On ». Une fois en position « On », la clé peut être retirée. Par la suite, la poignée peut être enfoncée en position « Off » où elle se verrouille automatiquement et reste verrouillée jusqu’à ce que la clé soit utilisée à nouveau pour la déverrouiller. Le suffixe « L » dans ce cas signifie Lockable.
Verrouillage magnétique
La position du contact est sécurisée à l’aide d’un aimant permanent dans l’ensemble de la bobine. La bobine nécessite une impulsion (~500 ms) pour fermer les contacts, et une impulsion de polarité inversée (~500 ms) pour faire fonctionner l’induit et ouvrir les contacts, mais reste sinon dans le dernier état sous tension sans besoin d’alimentation. Il convient donc de noter que ces éléments ne sont pas infaillibles.
Vibration
Beaucoup de nos contacteurs sont testés pour les chocs et vibrations – la norme testée est la norme BS EN 61373
Virages d’Ampère
Les ampères de tournage sont l’un des facteurs qui fournissent un solénoïde efficace. L’ampère-tour (AT) est l’unité de force magnétomotrice, représentée par un courant continu d’un ampère circulant dans une boucle à un seul tour dans le vide.
Exemple : les ampères-tours pour une bobine de 1000 spires et un courant de 500 mA.
N = 1000 tours et I = 500 mA
N = 1000 tours et I = 0,5
NI = 1000 x 0,5
= 5 La force magnétomotrice At
* est toute cause physique qui produit le flux magnétique magnétique (magnétomotrice).
Économiseur de bobine PWM
Modulation de largeur d’impulsion – Un contrôle optionnel de bobine pour les Contactors (y compris le HV500), permettant une consommation d’énergie réduite tout en maintenant de fortes forces d’ouverture et de fermeture sur les Contacts. Les clients peuvent introduire leur propre contrôle PWM, mais des conseils techniques pour le contacteur sont recommandés.
