- Conçu pour une utilisation dans les télécommunications et les applications de distribution d’énergie où une charge ininterrompue est commutée.
- Principalement pour une utilisation avec des charges en courant continu, mais peut aussi être utilisé avec des courants alternatifs.
- Le plaquage argenté sur les contacts principaux est optionnel.
- Options de montage adaptable, dans n’importe quelle orientation (demandez conseil technique pour des considérations complètes sur le montage).
RW1500 Technical Info
| Application | InterruptedRating (Ith) | UninterruptedRating (Ith) |
|---|---|---|
| Thermal Current Rating | A | 1800A |

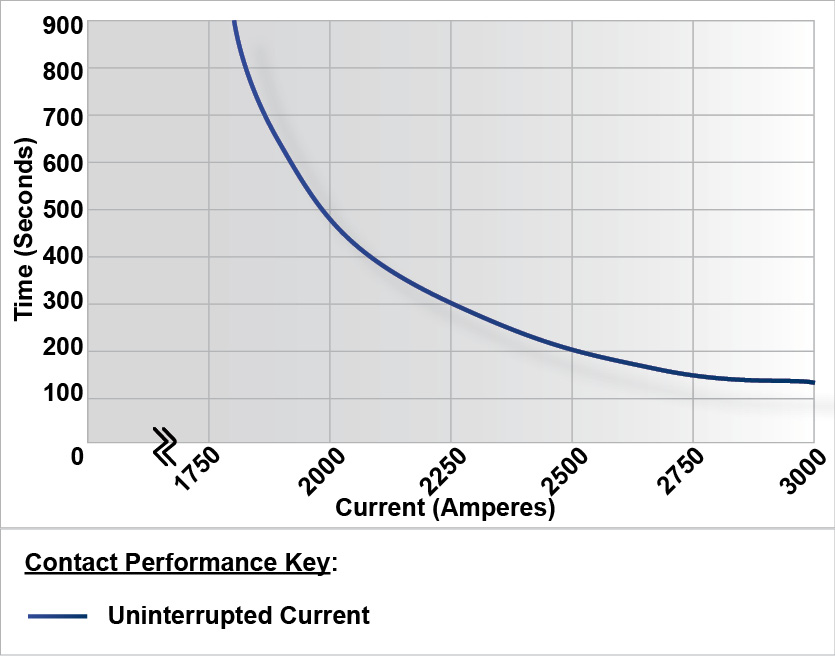

| Intermittent Current Rating: | ||
| 30% Duty | A | 3285A |
| 40% Duty | A | 2845A |
| 50% Duty | A | 2545A |
| 60% Duty | A | 2325A |
| 70% Duty | A | 2150A |
| Rated Fault Current Breaking Capacity (lcn) 5ms Time Constraint: (In accordance with UL583*) | ||
| Blowouts | A at V D.C. | |
| No Blowouts | A at V D.C. | |
| Rated Fault Current Breaking Capacity (lcn) Resistive Load: (In accordance with UL508*) | ||
| Blowouts | A at V D.C. | |
| No Blowouts | 2700A at 60V D.C. | |
| Maximum Recommended Contact Voltages | ||
| Blowouts | V | V |
| No Blowouts | V | 60V |
| Typical Voltage Drop per pole across New Contacts at 1800A | 50mV | |
| Mechanical Durability | >0 Cycles | |
| Coil Voltage Available (Us) (Rectifier board required for A.C.) | >6 - 240V | |
RW1500 Features
Click on an optional feature to automatically add this selection to the enquiry form below
| Component | Configurations |
|---|---|
| AC Rectifier | |

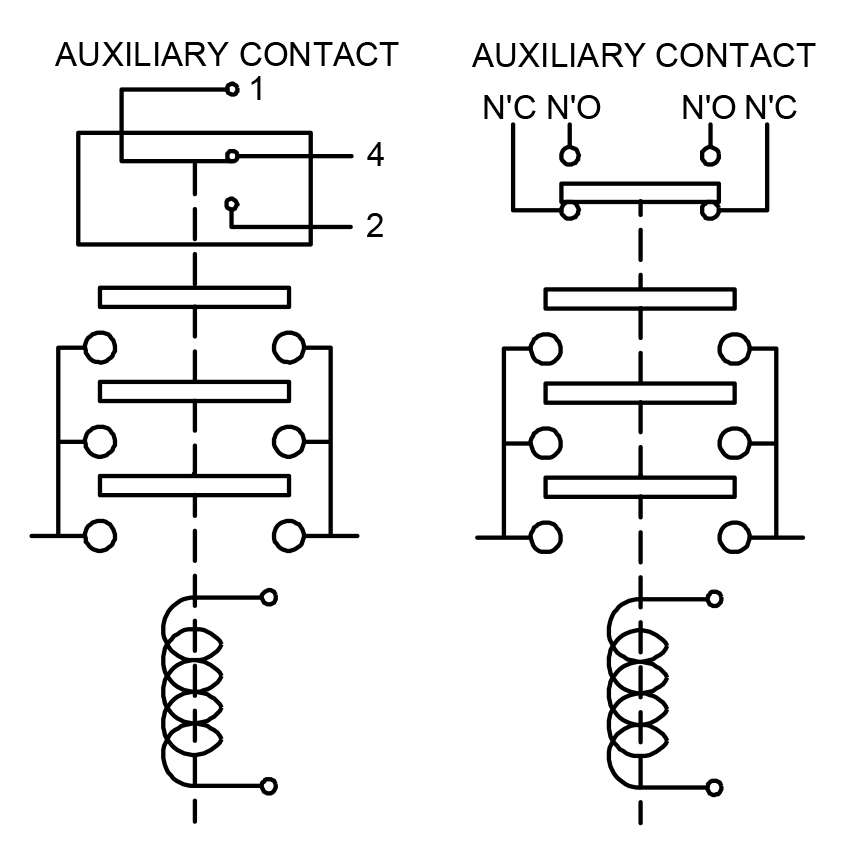

| Auxiliary | |
| Coil Suppression | |
| Coil Termination | |
| Contact Tip | |
| Fixed Contact Terminal | |
| Magnetic Latching | |
| Manual Override | |

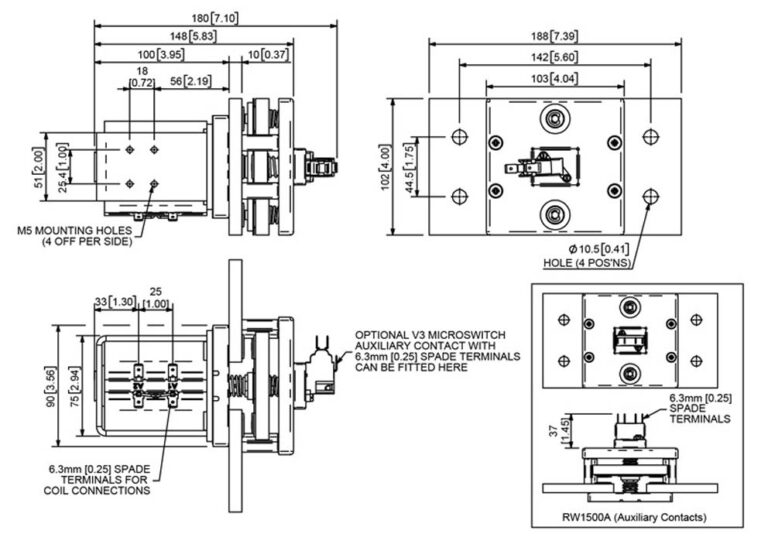

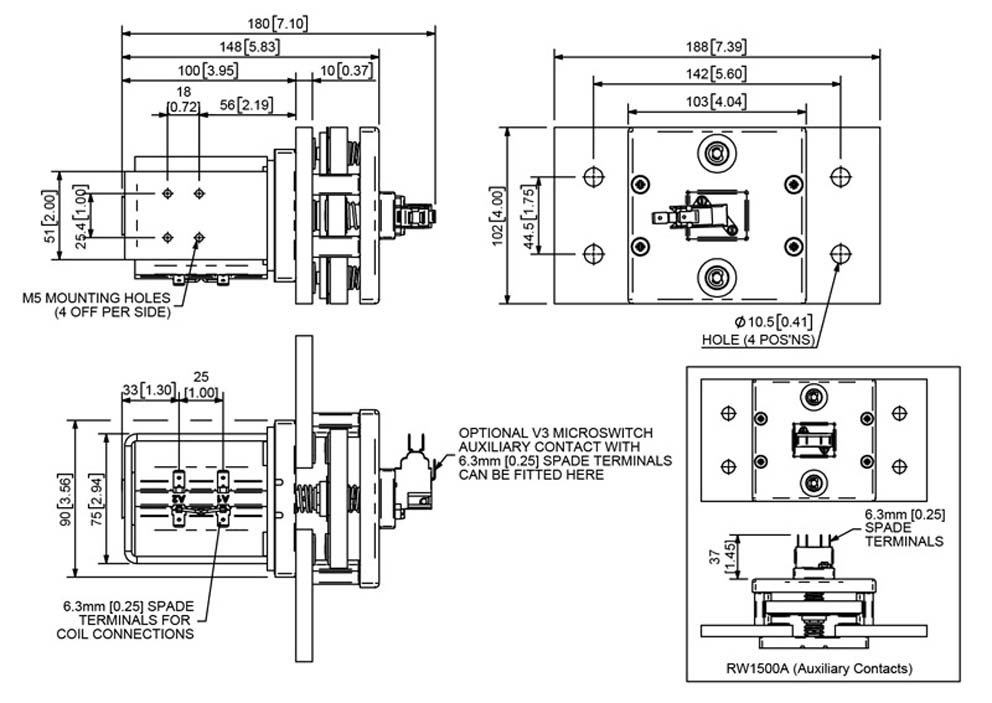

| Mounting | |
| Silver Plating | |
| Vacuum Impregnation |
